Аэродромный знак с внутренней светодиодной подсветкой, тип: ССАП-х.х
Знак аэродромный светодиодный ССАП-х.х (далее знак) предназначен для применения в качестве знака, содержащего обязательные для исполнения инструкции и в качестве указательного знака.
Общие характеристики
- Степень защиты (пыль/вода)
- Габаритные размеры, включая блок питания ВхШхГ
(без учета стоек, ломкой муфты и основания)
Электрические характеристики Вход-1, (токовый)
- Номинальный ток
- Номинальная мощность
- Сопротивление изоляции
Электрические характеристики Вход-2, (напряжение)
- Номинальное напряжение
- Номинальная мощность
- Сопротивление изоляции
Цветовые характеристики и яркость аэродромных знаков.
- Яркость информационного
поля с подсветкой не менее:
-Цвет
Условия эксплуатации
- Температура эксплуатации
- Высота над уровнем моря
- Относительная влажность воздуха
- Устойчивость к вибрациям
- Назначенный срок службы аэродромного знака
IP65
Приложение А
6,6 А
Приложение А
не менее 100 МОм
160-240 В
Приложение А
не менее 100 МОм
для красного цвета 30 кд/м2
для желтого цвета 150 кд/м2
для белого цвета 300 кд/м2
В соответствии с ИКАО Приложение 14 том 1, А1-4.
-50 0С – +50 0С
не более 2000 м
до 98% при температуре +25 °С
в диапазоне частот 20 – 2000 Гц и с ускорением 2 g
7 лет
ПРИЛОЖЕНИЕ А

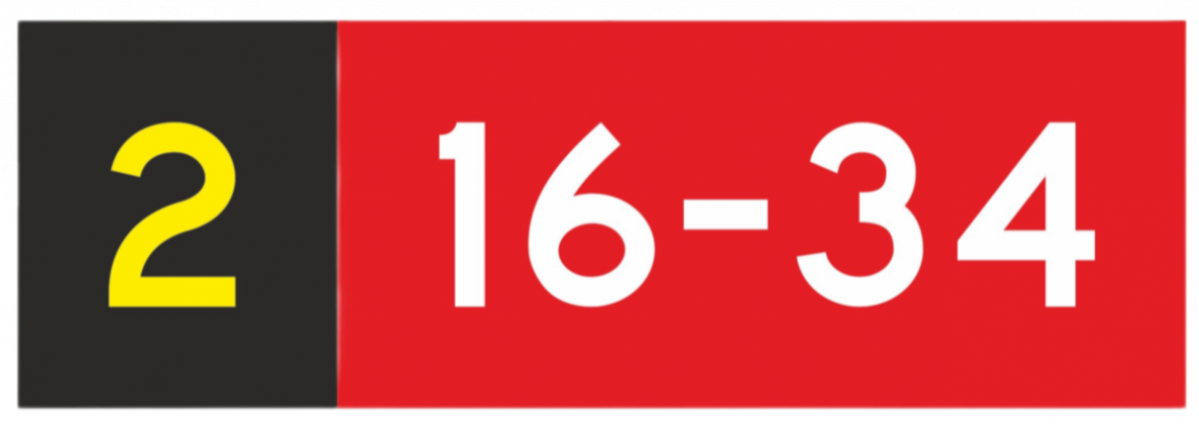

Пример символов лицевой панели знака размером 2500х800
Заказные параметры светодиодных аэродромных знаков.
ССАП-х.х (пример ССАП-60.80)
х-Высота информационного поля аэродромного знака, см,
х-Длина информационного поля аэродромного знака, см.
Знаки с высотой информационного поля 600 мм
Размеры информационной панели, мм | Габариты знака, мм | Количество стоек, шт.(рекомендуемое) |
Номинальная мощность, Вт
|
600х800 | 685х885 |
2
|
40
|
600х900 | 685х985 |
2
|
45
|
600х1000 | 685х1085 |
2
|
50
|
600х1100 | 685х1185 |
2
|
55
|
600х1200 | 685х1285 |
2
|
60
|
600х1300 | 685х1385 |
2
|
65
|
600х1400 | 685х1485 |
2
|
70
|
600х1500 | 685х1585 |
2
|
75
|
600х1600 | 685х1685 |
2
|
85
|
600х1700 | 685х1785 |
2
|
90
|
600х1800 | 685х1885 |
2
|
95
|
600х1900 | 685х1985 |
3
|
100
|
600х2000 | 685х2085 |
3
|
105
|
600х2100 | 685х2185 |
3
|
110
|
600х2200 | 685х2285 |
3
|
115
|
600х2300 | 685х2385 |
3
|
120
|
600х2400 | 685х2485 |
3
|
125
|
600х2500 | 685х2585 |
3
|
130
|
600х2600 | 685х2685 |
3
|
135
|
600х2700 | 685х2785 |
4
|
140
|
600х2800 | 685х2885 |
4
|
145
|
600х2900 | 658х2985 |
4
|
150
|
600х3000 | 658х3085 |
4
|
155
|
Знаки с высотой информационного поля 800 мм
Размеры информационной
панели, мм
|
Габариты
знака, мм
|
Количество стоек, шт (рекомендуемое)
|
Номинальная
мощность, Вт
|
800х800 | 885х885 |
2
|
42
|
800х900 | 885х985 |
2
|
47
|
800х1000 | 885х1085 |
2
|
52
|
800х1100 | 885х1185 |
2
|
57
|
800х1200 | 885х1285 |
2
|
62
|
800х1300 | 885х1285 |
2
|
68
|
800х1400 | 885х1485 |
2
|
73
|
800х1500 | 885х1585 |
2
|
78
|
800х1600 | 885х1685 |
2
|
83
|
800х1700 | 885х1785 |
2
|
88
|
800х1800 | 885х1885 |
2
|
94
|
800х1900 | 885х1985 |
3
|
99
|
800х2000 | 885х2085 |
3
|
104
|
800х2100 | 885х2185 |
3
|
109
|
800х2200 | 885х2285 |
3
|
114
|
800х2300 | 885х2385 |
3
|
120
|
800х2400 | 885х2485 |
3
|
125
|
800х2500 | 885х2585 |
3
|
130
|
800х2600 | 885х2685 |
3
|
135
|
800х2700 | 885х2785 |
4
|
140
|
800х2800 | 885х2885 |
4
|
146
|
800х2900 | 885х2985 |
4
|
151
|
800х3000 | 885х3085 |
4
| 156 |
- возможно изготовление знаков с длинной информационного поля
более 3000 мм, по отдельному запросу.
