Опора типа «Игла» -1 предназначена для монтажа светодиодного линзового огня (ОСЛ) в грунт.
Опора типа «Игла» -1 изготовлена из стального уголка S=50х4, с полимерным покрытием желтого цвета, в верхней части которого приварена муфта с внутренней трубной резьбой. В нижней части «иглы» сделаны срезы под углом 30 градусов для облегчения погружения в грунт.

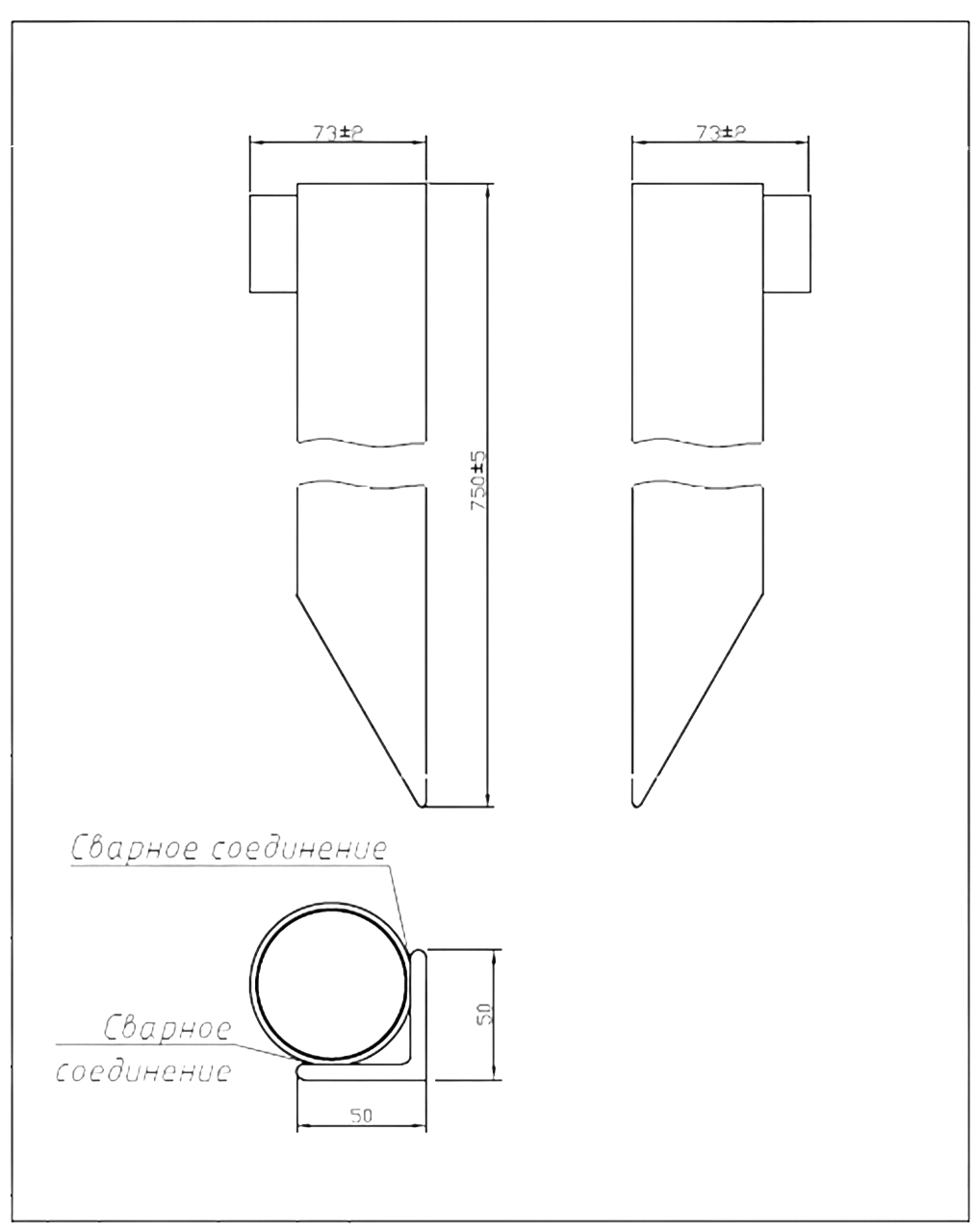

Габаритный чертеж иглы
Опора типа «Игла»-2 сборная предназначена для монтажа огня светодиодного линзового огня (ОСЛ) в грунт.
Опора типа «Игла»-2 сборная предназначена для монтажа огня светодиодного линзового огня (ОСЛ) в грунт. 2. Устройство опоры Опоры типа «Игла»-2 состоят из стального уголка S=50х4 в нижней части которого сделаны срезы под углом 30 градусов – иглы и устанавливаемого на неё резьбового переходника с внутренней трубной резьбой 2''. Переходник закрепляется на игле с помощью 2-х болтов М10х70 и 2-х гаек.
Габаритный чертеж иглы
